蝙蝠這生物,傍晚我家附近常可以看到牠們飛來飛去,偶而還會撿到
屍體。
大概國小學生都知道牠們會發射超音波,用回聲定位來覓食吧?不過不是每種蝙蝠都會這招,像大蝙蝠科的狐蝠主要靠視覺和嗅覺來覓食。
我沒看過台灣狐蝠,不過在2003年一月去柬埔寨的時候,倒是意外看見另外一種狐蝠,大概是馬來大狐蝠(
Pteropus vampyrus)吧。
不知道現在那邊還有沒有,但還是說明一下位置,位置在GRAND HOTEL d'ANGKOR對面的Royal Gardens,那個公園裡有好幾棵雙翅龍腦香,傍晚五點多的時候會飛出去覓食。各位最近如果要去吳哥窟,倒是可以順便去繞繞。
我們那時路過公園,意外看見樹下有很多大便,抬頭一看,哇!一群蝙蝠,而且是展翅超過一公尺長的大蝙蝠,經我們估算大約有兩千隻。不仔細看還以為是果實吊在樹上。隔天我們就早上六點和傍晚五點的時候,都特地去看蝙蝠。
早上去的時候,他們都已經覓食回來了。剛回來還沒睡著,偶而還會吵個小架、佔個地盤,看起來很有趣。傍晚大約到了六點十分左右,蝙蝠們開始蠢蠢欲動,有些在搔癢,有些在互抓像是在玩一樣。五分鍾之後,開始有蝙蝠飛出來,但只是在熱身而已,只是飛來飛去換樹待 著而已。光看他們在樹冠層頂飛翔,就可以知道他們有多大隻了。
他們胸前有著很美麗的金色毛髮延伸到腹面,頭部不同於一般小翼手目的蝙蝠,而是像狗頭一樣。過了幾分鍾之後,蝙蝠們開始飛翔出去覓食,飛了二三十分鍾,還有蝙蝠還沒飛出去,可見數量有多龐大,整個天空都是翼展一公尺以上的大狐蝠。
![2003-01-22 17-06-07](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_s5hlACzKeN1RE9vxooeeOsmatFK_YdUYeJR5vkawIPY2uhUprW0US3OFYasierzxu9YyUbF9-NCN3A1ebrCrO84I7fGs-y2RWTrQtWC9KLaUs8Bl25GxK4eUQ8pA=s0-d)
![2003-01-22 16-58-53](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_t2KvEFigM8HEqKlIQoTirdOa0I7laKUUNkurW1LFeoreK8308_xs-RGgtKPzKmF3dWas4HxQGU6ol_-XfN_kI9TWj0CGAOnHYZkXqgx2jXyT0BZDetw758mzUc6A=s0-d)
除了大蝙蝠以外,蝙蝠還有不少是會發射超音波的種類。
超音波,就是聲音的頻率超過20000Hz,人耳已經聽不到了。如果我們要聽見,那就要靠「蝙蝠超音波偵測器」(bat detector)。
市面上的蝙蝠超音波偵測器好幾百元美金,折合台幣也是好幾千元,買不起也買不到。不過幸好有DIY玩家設計了能偵測蝙蝠超音波的電路,組裝成儀器後,就可以拿來偵測蝙蝠的聲波。
其中最簡單的電路屬於分頻式的電路,它將接收到的超音波頻率透過電路除以常數16,將頻率降到人耳能聽見的頻率範圍。 所以原本是48000Hz的蝙蝠聲音,就會變成3000Hz,正是我們聽覺的範圍(20~20KHz)。

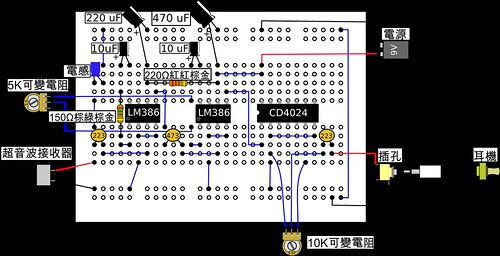

我在網路上看了一些蝙蝠偵測器的電路圖,覺得這個是最簡單的Build a Simple Bat Detector在經過原作者Tony Messina 的同意下,我將電路圖改繪成麵包板的插線圖,以下就是教各位DIY蝙蝠偵測器的方法。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_uptVI5jEl4hiJai0gNTgFPLyZS_0IeKvbUyPoRYqJ7ZfLGlYMl9qpciYupYqpU9lXh23fWzrCP6JlwryNoEvu4yVyOmIhKgihBOnBDmAQyI1VZOsDRvCzYhsDJ9A=s0-d)
電路圖:
http://home.earthlink.net/~bat-detector/SBD2.html
材料清單:(
以下零件價格為2008年4月於台北光華商場附近電子零件行訪價。部份零件因零售或是小量購買,價格略有不同。)
| 規格 | 數量 | 價格(元) | 備註 | 電路圖上編號 |
超音波接收器 | 40K Hz | 1 | 120~250 | 通常與超音波發射器一起包裝販賣 |
|
電感 | 6.8mH | 1 | 10 |
|
|
積體電路IC | LM386 | 2 | 10 |
| IC1 |
積體電路IC | CD4024 | 1 | 11 |
| IC2 |
單音耳機插孔 | 3.5mm | 1 | 4 |
|
|
單音耳機 | 3.5mm | 1 | 80 | 若無法買到單音耳機,亦可使用一般耳機 |
|
小型麵包板 |
| 1 | 70~80 | 又稱免焊電子電路實驗板 |
|
電解電容器 | 470μF 16V | 1 | 3 |
| C4 |
電解電容器 | 220μF 16V | 1 | 2 |
| C7 |
電解電容器 | 10μF 16V | 2 | 1 |
| C2、C3 |
陶瓷電容器 | 0.047μf | 1 | 0.3~1 | 標示為473 | C1 |
陶瓷電容器 | 0.022μf | 2 | 0.3~1 | 標示為223 | C6 |
電阻器 | 220Ω 1/8w | 1 | 0.3~1 | 標示為紅紅棕金 | R4 |
電阻器 | 150Ω 1/8w | 1 | 0.3~1 | 標示為棕綠棕金 | R1 |
可變電阻 | 10KΩ | 1 | 6~10 | 調整音量 | RV1 |
可變電阻 | 5KΩ | 1 | 6~10 | 調整靈敏度 | R2 |
全部加起來不到台幣300元啊,有夠便宜啦

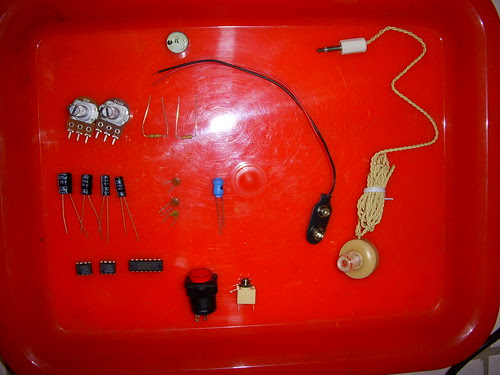

這是零件囉,才這樣一點點(不包括麵包板、機殼和旋鈕...)
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_uLw87x_6kZU0D3C-_XCQIaqtsgljUorWQkVeLYxBbwv0WHqlt7ipn44YndkL1srbSNEhI0EO36BmF481fghq6FuiSOwwuR0X9B4kJBbbw7-lDywXHMVqgpcLQJLQ=s0-d)

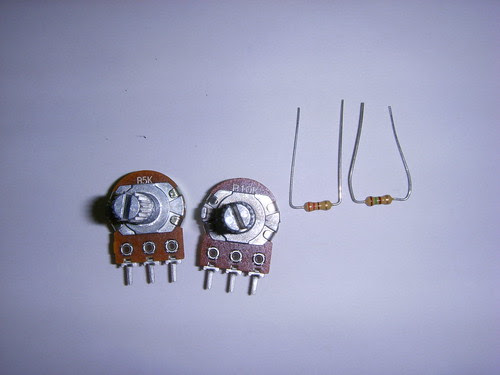

由左至右,5KΩ可變電阻、10KΩ可變電阻、220Ω電阻、150Ω電阻![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_ubp8VM7tJfDdJlmNZfJm7nD8vcxcFEwddCbucfeIHZNBLbZo6tS_sq4poxJQJ2-pNjON3l3bNnzUrU7kAQCxjXvMPVaeM51onPxfRKTLGy_SA_Jf1LEgXM2WZG8Q=s0-d)
電容:由左至右,470uF、220uF、10uF、10uF、
0.022μf、0.022μf、0.047μf![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_vouMF4j4TQhKDbIjFSroOvdJnxbUWoJ5V0xytba6-5aDI9_Nj7aFIQjlBRHaknMZ0ih9HQYurpLwAXQyKFSjBDomwk6zJNQMzQ_fHqtYLs7T-r1ZgbE-QxVvpdCQ=s0-d)
6.8mH電感和超音波接受器
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_sA6YDs9VVTrW4WatTaUKF5Yoa5-Om3_v9vHMzpzS13Vyg3I6b6gNOdB0ePQlmPH7bAAbdMmtI9YuCqWwasENEWVuhx9uri14TZKfrzFTLyDOcw_7PB6zAIGdBUqA=s0-d)
超音波接收器,左邊是正極,右邊是負極。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_u9sVXpaIxzhwI5yDIt6Pwib_6nyW88kLB5ceFZibUK3cErzUJgWWxzJWgNc2L-JDQ8zCgHhizFpsa4ixIK3T27Ed5i_Qql0WPo-pjQX1E0zePecW3ms95qdJGJ_Q=s0-d)

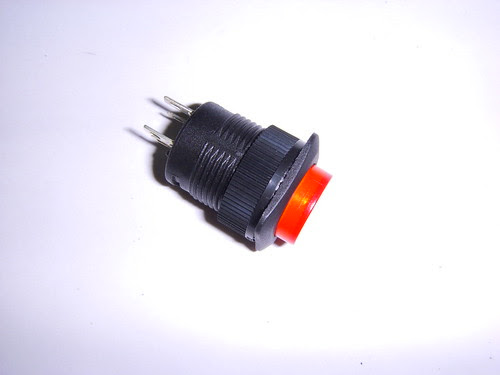

按鈕開關,用來控制電源。這個我沒有畫在麵包板裡,要加的自己在電源旁邊接上。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_sGXyRKpUXsEzoqldIKrmEQ6UXhgPhy1eC7OK8ZvFcCs5JolqdWFxNKE8K38nwadKZfp954Wc8z87AkInKw9MUc-cFGvPXvCNobFicNLLqUc6NQVwDUB11lEvGeIg=s0-d)

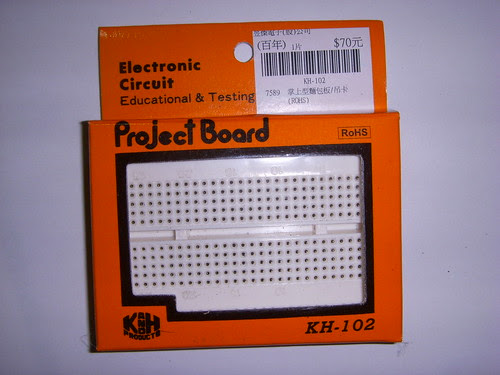

用小型麵包板就行了
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_ui9OVnnch0fqGPGnbf2c5tG7JZeWP51LlIZlp6rPuc7s8ufe4Wt9mCAun5kXOoOgbXUQFmmcJ3QWSKAP1lb-gpky-JEyD-i65AZa7tj0X10LjKvx19RdN04mlLoQ=s0-d)
開始組裝,先插上IC,左至右:LM386、LM386、CD4024
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_tjfoxeAkFXO00sI5r6iRoDpKDInoYzO2ZPamNzzSRyNNie8JCusaanPNVlbSA5U89KGbiwaEnRpAjG_93YMX4wAmNLe0q5tWr-ZD56kBh_ZTQbVyq02EHWe8NzgQ=s0-d)

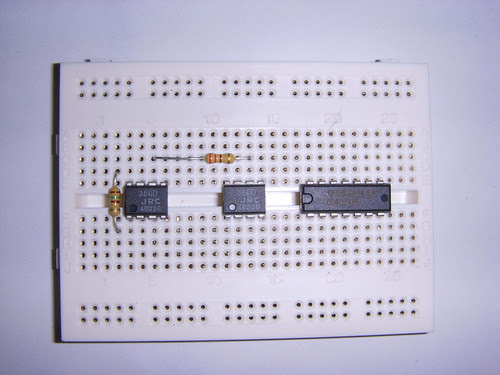

再插上電阻
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_tXK4-awmyfiIMDt-P9u6R6_3-htNXXaHt_EPwBL808uHk4y8lfz4zk5wLRlAwnZwwWp8-Q1p4EsuqaBc2mM7ZUcd8tNvl8ETgS47G9AuaXaRG3uDZUa4LmKu3dFA=s0-d)

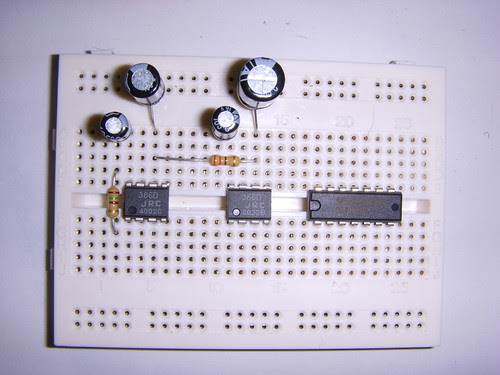

然後把電容插上去
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_t-1PwXGecdi6nzaqR6xKLzU4bw-QpJAX0VOZAI4abaWy9BAe38L9Kote2vdJJIG5OX4w9QIZedD5dPWhjosE-n2iPYapGNSZOq-CcE5NF-2cy1dcYLZ6Gxx7Uobw=s0-d)

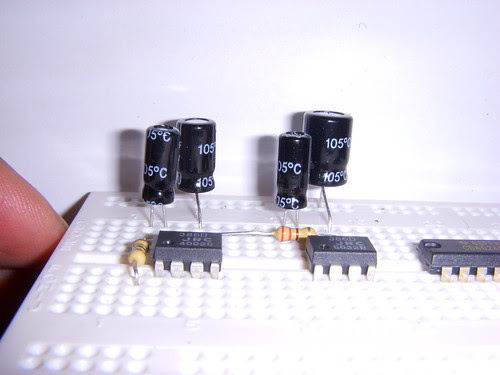

從側面看一下
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_szJ72fnoq3vJspgrxM8AdUgwgLYH3VcSfYNq3H9IZqUd1Ma4Pa2QWpim_pfnb1r636MA04rwcA0j1KdElU2Vb80dmAoxzL9rPNnRr3xlBGeQtdjlLP3E-XnXHDJQ=s0-d)

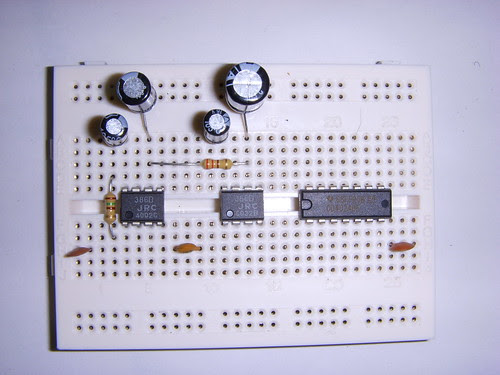

再來插陶瓷電容(上面寫223和473那種)
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_vtX8ZxjF9uCmmCa5zVbbLoRPI67r21l_AhaW_gqn3-iAqxM7yFBWIhBmJNJpjZOD5o5NLteNzEURWpM-yLO239iFOATHbKtZTCa2MHtvfU6iXk8eKFYYaR7QjgvA=s0-d)

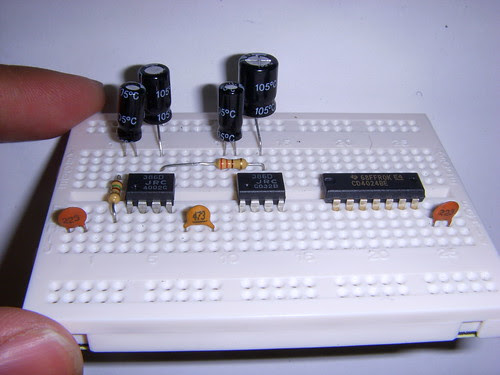

側面來一張
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_tuA-LliPJbjQSpS8sBGZDQbTddO5XACrNizO5DdOHBd-iYpflnF7AJNLtmrIJ8qJIHQoawuD4Cz8_SqOiwYe67LDlFH2VhnCFYARmwbrEwqCpkRj259s22NF8pLQ=s0-d)
再來是插上電感(藍色那個)
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_uAm2TwShCy_KvCGDi4LOQ-fKltj2awsXE8l19EMdIq-uD5HqcgrVWQqrn7ORJHu3ZjBtln8CKQWSXtnz3Oii4TSDchdqb8KKY7YFXXwOosvqD7p3VIZVz6jy3Wjg=s0-d)

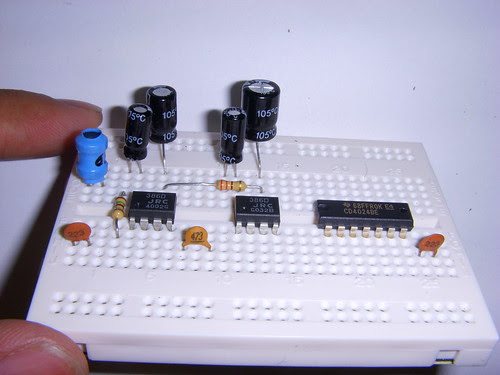

側面來一張
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_ugOy-cfNmIcgjK3Vti3t3v8JUrZNOyoOACaUNmJk4BrXdwwWJeY1qMnaVhElRFO7hrjvH1G7TGpHer3UTN14m6Sov9ktQGt3tCmZJMN9Li2gBa1G2m1gwxU17oyQ=s0-d)
再來就是插上線
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_vz8h3ah4YL03s7DPmOKmGDte2Gl1nWgZietB4Oui9UR5wwOJmEU8g4vOuUcZ2tiEfPHVBeiSzEA_bAptUBUfwLkynimy1h_bGuxaEDq9u06tO-f5qWyYveiTn_QQ=s0-d)
可變電阻先焊上線
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_tPgoABncWQGntBYeTSqje_VFRS2r8GdBjWIdPLrek4rZj5bN73TjfQU6Ka8gU-_mfkou3p3ZIohkVOPuqFCVQ3IufgRsRKwUvOr8waoZZ1-1lUquAcsgfT59qbXQ=s0-d)

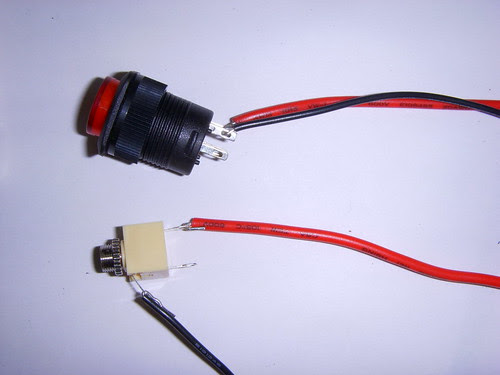

電源和耳機插座也焊上線
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_tMnWNAXggt3a8u-3Vo1PvSm8eGB4Hc1TiahWLGJqVb286ksYxaJxHq1vcBz-o89W2EQf3tubm8VUNUfbx68uPGCp1dgV1AGphurmW1rOr9L_S1cZQJBntoEAPjqw=s0-d)

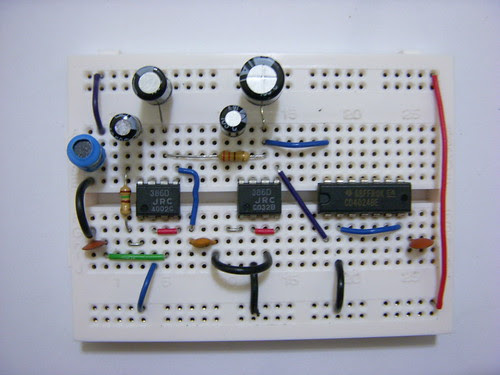

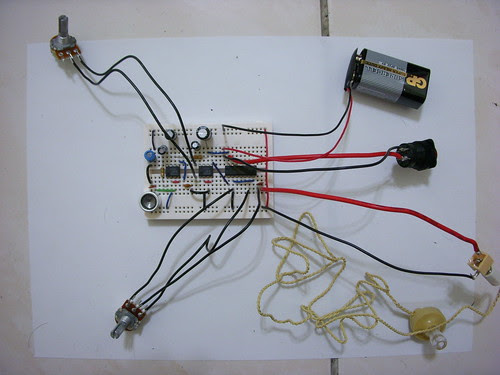

大合體,為了測試(測試方式,請看文末),先把超音波接受器插在板子上(左下角),實際用的時候,要另外接線
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_ujA46VHHjbYJ5x_bhzqwHLGXuUwnqhjgXtqA0kIAfb6-Jg50Icq-y8qVy6n5dTK8k04I41vKC-8SC8Jwrm9hM-Dsi6GMAamxckV-FdUDd3zLGC0LzRztAmXVQAog=s0-d)
放近一點來看,左下角是超音波接受器。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_s1qNdMG7DKQMNzuQqCzmdIcoQxxNfu84MQiUkYc64R8AMefUYGZ_2VLrdEP2TV6Wmj0HXC_4WJC5xORBztX6ve0bRXEuohtL5lnaJxgFhd-phQJG1ZTs9lVIE9LQ=s0-d)

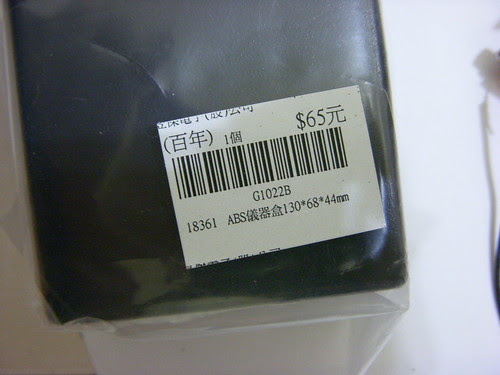

再來是準備塑膠盒
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_vbPzmzR2nIHSuQppMZ1FGMTKNjmTZSFqEeS2kuljIU54raflV9MYcPKM2UYe9Mh-5YSGGBjhjOE34Uns9291o25ua2LKCUW-yOso_uLmyAqa7GmYI7K8FcJfuK-Q=s0-d)
盒子上方要鑽可變電阻塞進去的孔,前面要鑽超音波接受器的接線孔,後面要有按鈕開關的孔和耳機插座的孔。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_saRWt9Bc-_rkkvjP4nCoK60a5LvsxG-7y-O9R2A5rGJqrUYTAA-J_golw7cnIlSzOHLoEKnnco9YSWn_s0fAwG7WA1I3wYk4fc2DtaEDqmqGpZrvNpgVpo2DSeQQ=s0-d)
全部做好之後,再把旋鈕塞到可變電阻的轉軸上
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_v7gFNjMu16qBpUbK0cituZvfkfM-tuUsJrQqgksip_CbHWWzb5DHbbVU_vcCj6hwRzi7lgx3HDluFRhavD-1YJ49oYXmiR-zJmYNP7K0-pzds67LAe0aaIgrix=s0-d)
噹噹噹噹~
蝙蝠偵測器完工!其中一個是我的,另外一個是作給梅子的。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_srnBP2xm9VER6r7s5c86mnRcKtarhn-H_VJkb1yd9x7FKcDCzACmw2RP-JTozZ4cFaZDZ4b1KdAt68HglqtvoD8mwLEx4PJ8aSUpDmtLcWgzDN_-bz9jaWxy5J=s0-d)
去年的週年禮物是
DNA尋根套件,今年的就是

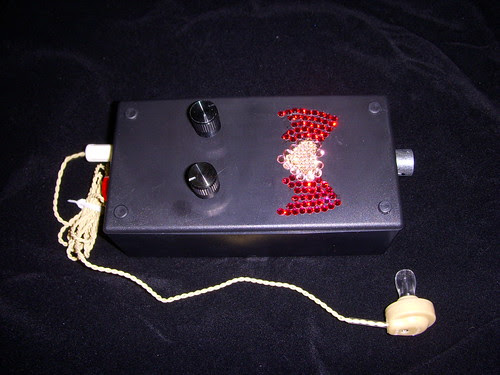

超華麗bling-bling蝙蝠偵測器上面可是用施華洛士奇水鑽鑲了一隻可愛小蝙蝠呢!
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_uUOcLz_86Jhlj-h-NEc_ztZB7CbYSN7Rf05XZi8NEZuUvowp1aLGkzHVEbasV5C0HogT8FVieXg9EgaTGUHdDZpbYO1lBb8-K3GvGXwT-AvoTKnD6RUoB7tvIv=s0-d)
中間還是個愛心哩。這個水鑽可是我特地去手機包膜專門店裡做的耶!
光是要在店裡掏出「蝙蝠偵測器」就很需要勇氣了,何況還要求鑲水鑽哩。
![](https://lh3.googleusercontent.com/blogger_img_proxy/AEn0k_tu6HzGMecsNie2K1_7GcTp1nJ7nQYk9k_9qynvfoAkYA3fVHzT5MDPc2t_mcAZLLTS28Ual1X-6pXBhSCKBKdRXtEoDQzpW1Lv9leDPM-oPyBbQucBDwI3SN27=s0-d)
做好了偵測器,可是偏偏沒有蝙蝠怎麼辦?沒關係,週遭能發出超音波的東西其實不少。以下這些動作都可以發出超音波
其中以
搖晃鑰匙最夠力!
我把偵測器接上教室擴音喇叭,然後把機器放在教室的角落,人在走廊上晃鑰匙,它都偵測的到,的確很夠力啊!
這段聲音檔就是我把偵測器接上電腦錄到的東亞家蝠聲音
http://pancala.googlepages.com/bat.mp3
下一篇就要來介紹怎麼用軟體「看聲音」。
